工場やビルなどで高圧受変電設備を使っている場合、電気事業法に基づき、年に1回以上の定期点検（年次点検）を行うことが義務付けられています。
この点検は単なる「形式的な作業」ではなく、電気設備の安全を守り、事故や停電を防ぐために非常に重要なものです。この記事では、私が電気主任技術者として関わっている年次点検について、実際の写真や現場の声を交えながら紹介します。
年次点検では何をするのか？
年次点検では、以下のような作業が実施されます。
・リレー試験：保護リレーが正常に作動するかを確認。
・ケーブル診断（耐圧試験）：高圧ケーブルが劣化していないかを確認。
・機器点検：遮断器、断路器、変圧器などの状態をチェック。
・清掃作業：キュービクル内部に溜まったホコリを除去。
特にリレー試験は「いざという時」に確実に動いてくれなければならないので、入念に試験を行います。
点検に関わる会社と人
こうした点検作業は、電気保安法人と呼ばれる会社に委託して行うのが一般的です。
有名な会社としては、
・エレックス極東
・東洋テクノ
・エネサーブ
・電気保安協会
などがあります。
点検チームの構成（現場からの聞き取り）
保安会社の年次点検チームは大まかに以下のメンバーで成り立っています。
1. 社員
電験三種が必須資格。
チームのリーダーを担い、リレー試験やケーブル診断といった専門作業を担当。
2. 派遣スタッフ
元々は企業の電気主任技術者をしていたベテラン。
定年退職後に経験を活かして参加している方が多い。
3. アルバイト
主にキュービクルの清掃を担当。
実はホコリが絶縁性能を落とす原因になるため、とても大事な仕事。
作業員の方から聞いた話では、
「冬は着込めば耐えられるけど、夏の外仕事は本当にきつい」とのこと。現場で働く方々には本当に頭が下がります。

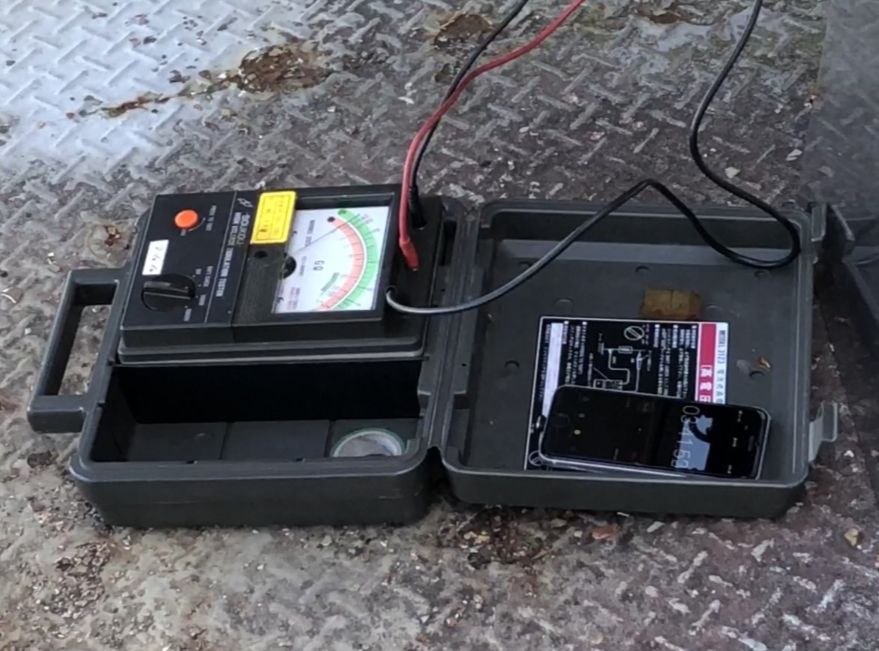

ケーブル診断の様子
ケーブル診断（耐電圧試験）は、
高圧ケーブルに数万ボルトをかけて、絶縁性能に異常がないか確認します。
意外に思われるかもしれませんが、この装置は非常に小型で、単3電池8本で動作します。それでいて数万ボルトを発生できるのですから、技術の進歩に驚かされます。

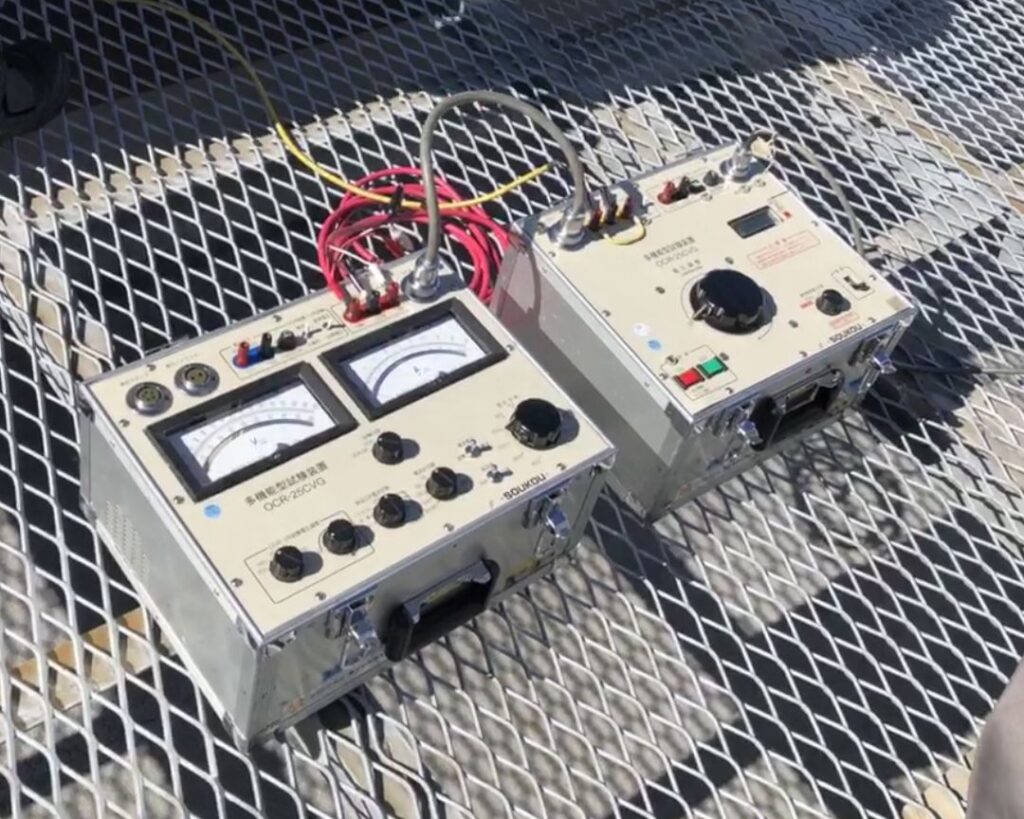

リレー試験の様子
年次点検で欠かせないのがリレー試験です。 高圧受変電設備には「過電流継電器（OCR）」「地絡継電器（GR）」などの保護リレーが設置されており、これらが正しく動作するかを確認します。
試験では、リレーに模擬的に電流や電圧を入力し、所定の値で動作するか適切な時間で遮断器を動かせるか をチェックします。
リレー試験器の電源として、昔はわざわざ発電機を稼働させていたが、近年はバッテリーで代用出来るようになった為、作業性が向上しました。
この作業は「普段は眠っている安全装置を、年に一度“起こして”点検する」ようなもの。 実際に事故が起きたときに確実に動いてくれるよう、非常に慎重に行います。
点検を進める上で大切なこと
年次点検は必ず停電が必要です。そのため、工場の生産ラインや研究所の開発スケジュールとの調整が不可欠です。
電気主任技術者である私は、点検の日程を調整し、保安会社とやり取りし、点検後の改善計画まで責任を持って対応します。
点検が終わった後は、報告書をもとに不具合箇所を修繕します。
点検後に行うこと
年次点検が終われば終わり、ではありません。 点検結果によっては、機器の更新や補修工事が必要になります。
例：
・経年劣化した電力量計の交換
・絶縁抵抗値が悪化しているケーブルの更新
・古い高圧遮断器（真空遮断器VCBなど）の更新
点検 → 不具合抽出 → 修繕工事、というサイクルを回すことが、安定した電力供給のために欠かせません。
まとめ
・高圧受変電設備は年1回以上の点検が法令で義務化されている。
・点検では、リレー試験やケーブル診断など、専門的な試験を行う。
・停電を伴うため、生産・開発スケジュールとの調整が重要。
・電気主任技術者は点検の計画から結果確認までを担う。
・点検後は、不具合機器の交換や補修工事に繋げることが必要。
・年次点検は、設備の安全と会社の事業継続を守る大切なイベント。
