低圧電気工事における電線の選定方法

電線・ケーブルの種類

名称	外観	名称	詳細
IV線		600Vﾋﾞﾆﾙ絶縁電線	銅線をﾎﾟﾘ塩化ﾋﾞﾆﾙで覆った電線。単線（硬い）とより線（柔軟）の2種類があり、ｱｰｽ線（より線）としてよく使用する。
VVFケーブル		600Vﾋﾞﾆﾙ絶縁ﾋﾞﾆﾙｼｰｽｹｰﾌﾞﾙ平形	ｺﾝｾﾝﾄや照明などの電灯回路でよく使用する。VVF2.0を超える場合は固くて取り回しが悪い為、CV線を用いる。
VCTケーブル		600Vﾋﾞﾆﾙ絶縁ｷｬﾌﾞﾀｲﾔｹｰﾌﾞﾙ	ｹｰﾌﾞﾙに柔軟性があり、移動用電線（電源ｺｰﾄﾞなど）として使用。固定配線や屋外での使用は不可。

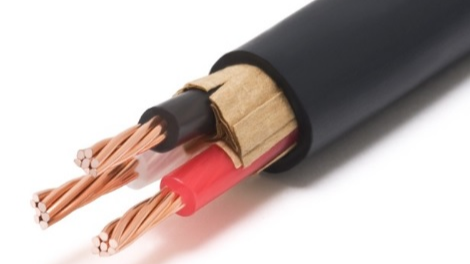

CVケーブル		架橋ﾎﾟﾘｴﾁﾚﾝ絶縁ﾋﾞﾆﾙｼｰｽｹｰﾌﾞﾙ	VVFｹｰﾌﾞﾙより耐熱性がある。VVF2.0を超える電灯回路や、動力回路で 　よく使用する。CV14sqを超える場合は取り回しが悪い為、CVTを用いる。
CVTケーブル		ﾄﾘﾌﾟﾚｯｸｽｹｰﾌﾞﾙ	CVの単芯を3本より合わせた物。CVのような介在物がない為、柔軟性と耐熱性がある。

許容電流

内線規程（電気設備の設計・施工・維持・管理について国が定めた法律を分かりやすく規定した民間規格）の表を確認し、電線の太さを決定。

IV線 VVFｹｰﾌﾞﾙ	CVｹｰﾌﾞﾙ	CVTｹｰﾌﾞﾙ
内線規程65ページ ・単線2.0mmを超える場合は取り回しが悪い為、より線5.5sq以上を用いる。 ・アース線は2.0mm以下でも、より線を用いる。	内線規程771ページ ・CV14sqを超える場合は取り回しが悪い為、CVTを用いる。	内線規程772ページ

アース線の場合
内線規程86ページ

電圧降下

電線は長ければ長いほど、抵抗が増えて電圧が低下（オームの法則：V=I×R）してしまう為、使用する場所での電圧を許容範囲内に抑える為に、電圧降下の計算が必要です。

■電圧降下計算式

電流値Iは、電線を接続するﾌﾞﾚｰｶｰ容量（AT）で計算するのが一般的です。【例】20Aブレーカーに接続される電線で最大15Aの負荷しか接続されない場合でも、余裕を見て20Aで計算を行う。

■判定基準

【例】キュービクル内の電圧210Vの場合3%は6Vの為、分電盤における電圧降下は210～204Vの範囲にする必要あり。

※上記判定基準は満たすべき最低限度の規格であり、負荷使用場所で200Vや100Vを下回り負荷が動作しない！などの不具合が生じないように、余裕度を持った電圧降下設計を行うことが重要です。

電線管の選定

ケーブル・電線の容積が、電線管内断面積の32%以下となるように電線管サイズを選定します。ただし金属管の曲げが少ない場合は、金属管内断面積の48%以下でも問題ありません。電線からの放熱を担保する為にも、断面積比を守る必要があります。

■電気配管サイズを算出できる便利なサイト

技術計算　配管サイズ算出

電線ケーブルの種類本数を選択することにより、簡単に電線管サイズが算出できます

www.isijp.com

■電線管の内断面積表
