設備設計や施工で「どのポンプを選べばよいか？」は悩ましいテーマです。
本記事では、必要圧力と流量からポンプを選定する手順を、実務の流れに沿ってわかりやすく解説します。
ポンプ選定の基本は「流量」と「揚程」
ポンプを選ぶうえで最も重要なのは、次の2つの条件です。
- 吐出し量（Q）：どれくらいの流量の水を送りたいか
- 揚程（H）：どれだけの高さ・圧力で送りたいか
この2つを明確にすれば、あとはカタログから最適なポンプを選ぶことができます。
ポンプ選定前に、必要な流量㎥/hと圧力MPaの要求仕様を明確にしましょう！
全揚程Hを求める
ポンプの性能は「圧力」ではなく「揚程（m）」で表されます。ポンプが水を送るために発生させるべきエネルギー（高さ）を「全揚程」といい、次の3つの要素の合計で表されます
$$ H=Hd+Hs+hf$$
| 項目 | 意味 | 備考 |
|---|---|---|
| Hd：必要圧力換算水頭 | 吐出先で必要な圧力を水頭に換算したもの | ・給水末端や装置入口での必要な圧力 |
| Hs：静揚程 | 吸込側と吐出側の高さの差 | ・地下ピットから屋上水槽など ・高低差がない閉回路ではほぼ0となる |
| hf：損失水頭 | 配管やバルブ・継手での摩擦損失 | ・配管径・長さ・流速で決まる |
圧力を揚程に換算する
ポンプの性能カタログは「圧力（MPa）」ではなく「揚程（m）」で表記されます。
そのため、まず圧力を揚程に直します。
計算式は以下の通りです：
$$Hd＝\frac{P}{ρg}$$
ここで、
- Hd：揚程（m）
- P：圧力（Pa）
- ρ：水の密度（約1000 kg/m³）
- g：重力加速度（9.8 m/s²）
例：「出口で0.25MPaの圧力が欲しい」場合
$$Hd=\frac{0.25×10^6}{1000×9.8}≒25.5m$$
⇒ 圧力0.25MPa = 揚程25.5mとなります。
全揚程の計算例
たとえば、以下の条件のとき：
- 機器で必要な圧力：0.25 MPa
- 配管損失：1 m（目安）
- 吐出側が吸込より5 m高い
$$H=25.5+1+5=約31.5m$$
したがって、この場合は 全揚程 32 m 程度のポンプが必要になります。
吐出し量（流量）を決める
次に、必要な流量を決めます。
用途によっておおよその目安があります。
| 用途 | 流量の目安 |
| 一般給水 | 10～50L/min |
| 空調循環ポンプ | 100～1000L/min |
| 冷却水ポンプ（冷却塔） | 数百～数千L/min |
| 消火ポンプ | 数千L/min以上 |
単位は L/min や m³/h が使われます。
1 m³/h = 16.7 L/min です。
カタログで「揚程–流量曲線」を確認する
ここからが選定の実務ステップです。

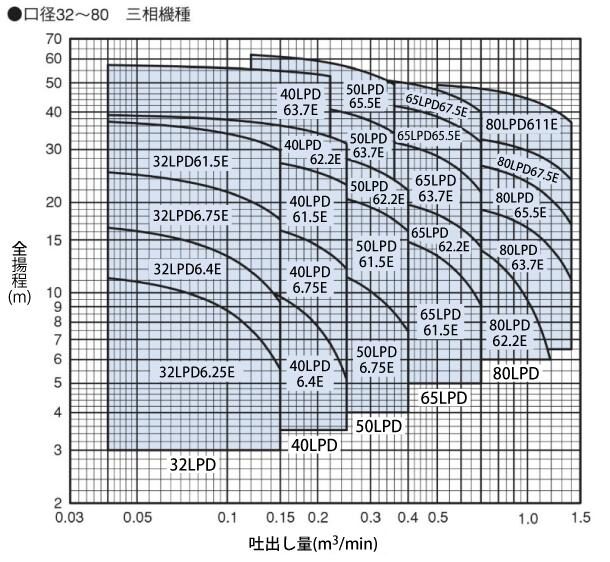

ポンプメーカー（荏原、川本、日立など）のカタログには、必ず以下のような選定図が掲載されています。
- 横軸：流量（Q）
- 縦軸：揚程（H）
カタログ上で、先ほど求めた 必要流量Q と 必要揚程H の交点に近い型式のポンプを選定します。
例：必要条件が以下だったとします。
- 吐出し量 Q = 0.5㎥/min
- 全揚程H = 32m

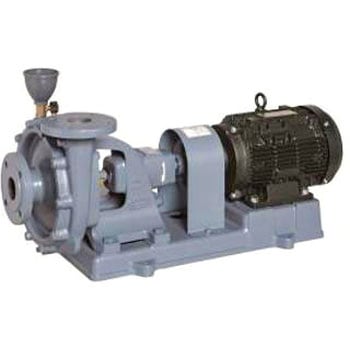

この「Q=0.5㎥/min, H=32m」に最も近い点を通る65LPD 65.5Eのポンプを選定します。
ポンプ選定後に決まること
ポンプを決定すると、次の項目が連動して設計できます。
| 項目 | 内容 |
|---|---|
| 配管口径 | ポンプ吐出口径により決まる。 → 配管計画へ反映。 |
| モーター容量（kW） | ポンプ出力より決まる。 → 電気配線計画へ反映。 |
まとめ
ステップ①：全揚程（必要圧力＋高さ差＋損失水頭）を求める。
ステップ②：用途から必要流量を決める。
ステップ③：カタログの選定図から、ポンプ機種を選定する。
ステップ④：選定後に配管・電気設計へ反映する。
